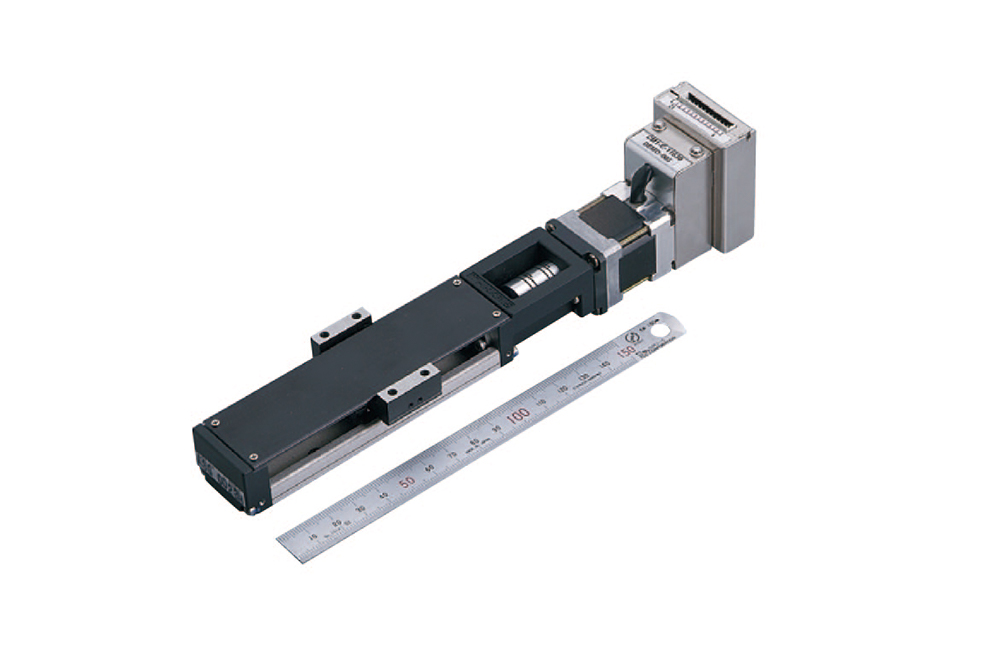

RK-TM Series (Stainless Steel Type)
Stainless Body 채용
정격추력(N) : 152
Stoke : 31~156mm
반복위치결정 정도(mm) : ±0.0004
최대속도(mm/sec) : 50
RK-TM Series (Stainless Steel Type)
Stainless Body 채용 정격추력(N) : 152 Stoke : 31~156mm 반복위치결정 정도(mm) : ±0.0004 최대속도(mm/sec) : 50본문
RK-T 시리즈 형번 구성 예
RK-15TM - 01 + 200 H - P - 11S
| 1 | 형번 | RK-15TM 시리즈 | |
|---|---|---|---|
| 2 | Ball screw lead | 0.1:1mm | |
| 3 | Outer rail 길이 | 200:200mm | |
| 4 | 정밀등급 | H:상급 | P:정밀급 |
| 5 | 모터종류 | P:Pulse타입 | C:Computer타입 |
| 6 | 장착모터형번 | 11L:9W | |
| 항목 | 단위 | RK-15TM | |||||
|---|---|---|---|---|---|---|---|
| Ball screw lead | mm | 1 | |||||
| Outer rail 길이 | mm | 75 | 100 | 125 | 150 | 175 | 200 |
| 운동거리가능범 | mm | 31.4 | 56.4 | 81.4 | 106.4 | 131.4 | 156.4 |
| 최대속도 | mm/sec | 50 | |||||
| 정격추력 | N | 152 | |||||
| 반복위치결정정도 | mm | ±0.004 | |||||
| 위치결정정도 | mm | 0.04 | |||||
| 주행평행도 | mm | 0.02 | |||||
| 모터 형번(W),제어방식 | W | CM-11S30(9W) Closed loop vector 제어방식 | |||||
| 입력전원전압 | V | DC24V ±10% | |||||
| Backlash | mm | 0.01 | |||||
| 기동 Torque | N/cm | 0.4 | |||||
