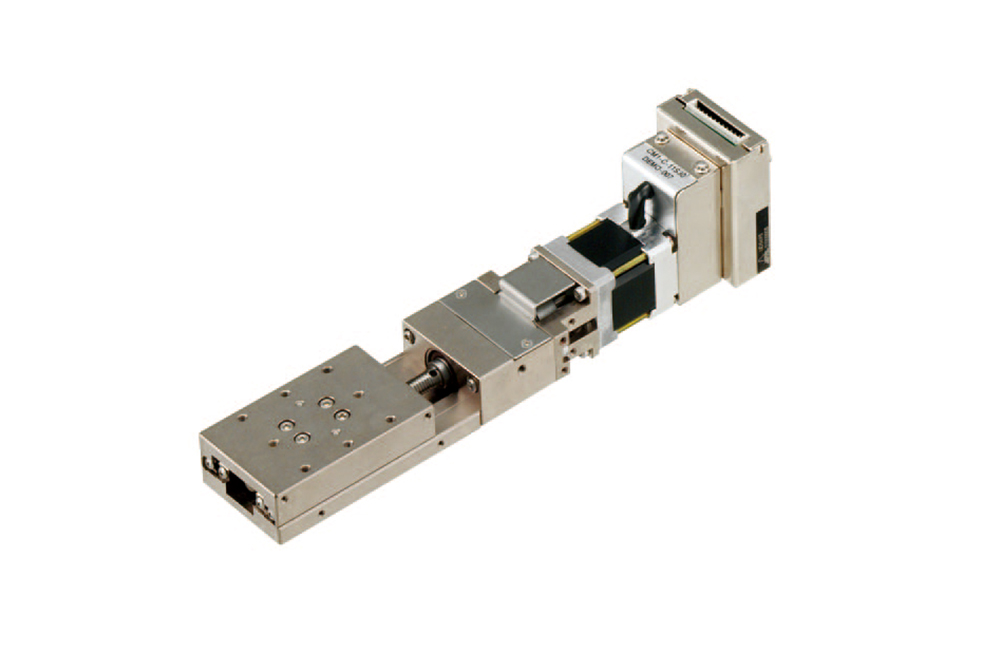

Linear Ball Guide Long Stage RLS Series
고강성 본체의 재질에 SUS440C무전해 니켈 도금처리를 채용
가반질량(Kg):10
Stroke(mm):30,50
반복위치 결정정도(mm):±0.005
스테이지 면 사이즈(mm□):40x60~70x110(mm)
Linear Ball Guide Long Stage RLS Series
고강성 본체의 재질에 SUS440C무전해 니켈 도금처리를 채용 가반질량(Kg):10 Stroke(mm):30,50 반복위치 결정정도(mm):±0.005 스테이지 면 사이즈(mm□):40x60~70x110(mm)본문
RLS 시리즈 형번 구성 예
RLS - 4060 - 30 - P
| 1 | 형번 | RLS 시리즈 | |||
|---|---|---|---|---|---|
| 2 | Stage 테이블 사이즈(mm) | 4060:40x60 | 5070:50x70 | 60100:60x100 | 70110:70x110 |
| 3 | Stroke(mm) | 30:30mm | 50:50mm | ||
| 4 | 모터종류 | P:Pulse 타입 | C:Computer 타입 | ||
| 항목 | 단위 | RLS-4060-30 | RLS-5070-30 | RLS-60100-50 | RLS-70110-50 |
|---|---|---|---|---|---|
| Stroke | mm | 30 | 30 | 50 | 50 |
| Stage 테이블 사이즈 | mm | 40×60 |
50×70 |
60×100 |
70×110 |
| Ball screw | mm | Ball screw ∮6 lead1 | |||
| 안내방식 | Linear ball guide | ||||
| Stage 재질 | 스테인레스 무전해 nikel 도금 | ||||
| 개략 질량 | kg | 0.9 | 1.0 | 1.3 | 1.4 |
| 모터 형번(W), 제어방식 | W | CM1 - 11S - 30 (9W) Clodes loop qprxj wpdjqkdtlr | |||
| 입력전원. 전압 | V | DC24V ± 10% | |||
| 사용엔코더 | p/rev | Increamental 자기 엔코더 (50000pulses/회전) | |||
| 최대 속도 | mm/sec | 10[5kHz] | |||
| 위치결정정도 | ㎛ | 12이내 | |||
| 반복위치결정정도 | ㎛ | ±0.5이내 | |||
| 부하량 | kgf | 10[98N] | |||
| Lost motion | ㎛ | 1이내 | |||
| Backlash | ㎛ | 0.5이내 | |||
| 평행도 | ㎛ | 20이내 | |||
| 주행평행도 | ㎛ | 10이내 | |||
